IP w łazience: Strefy, normy, bezpieczeństwo. Co musisz wiedzieć?

Wprowadzenie do bezpiecznego projektowania łazienki to klucz do uniknięcia zagrożeń związanych z połączeniem wody i elektryczności. Ten artykuł wyjaśni, dlaczego znajomość stopnia ochrony IP jest niezbędna i jak norma PN-HD 60364-7-701 wpływa na wybór oświetlenia oraz gniazdek, zapewniając spokój i bezpieczeństwo w Twoim domu.

Dlaczego stopień ochrony IP w łazience to kwestia Twojego bezpieczeństwa?

Łazienka to z natury miejsce, gdzie woda i wilgoć są wszechobecne. Połączenie tych elementów z elektrycznością tworzy środowisko o podwyższonym ryzyku, które może prowadzić do poważnych wypadków, włącznie z porażeniem prądem. Ignorowanie zasad bezpieczeństwa elektrycznego w łazience to nie tylko ryzyko uszkodzenia sprzętu, ale przede wszystkim realne zagrożenie dla zdrowia i życia domowników. Z mojego doświadczenia wiem, że często lekceważymy te kwestie, skupiając się na estetyce, a to właśnie bezpieczeństwo powinno być absolutnym priorytetem.

Właśnie dlatego tak kluczowa jest znajomość i przestrzeganie norm, takich jak PN-HD 60364-7-701. Ten dokument to nie tylko zbiór suchych przepisów, ale praktyczny przewodnik, który reguluje wymagania dotyczące instalacji elektrycznych w pomieszczeniach kąpielowych i prysznicowych. Dzięki niemu wiemy, jakie urządzenia i w jakich miejscach możemy bezpiecznie montować. Przy każdym remoncie czy projektowaniu łazienki, to właśnie ta norma powinna być naszym drogowskazem, zapewniającym, że wszystkie elementy elektryczne będą działać niezawodnie i, co najważniejsze, bezpiecznie.

Klucz do bezpiecznej łazienki: podział na strefy ochronne

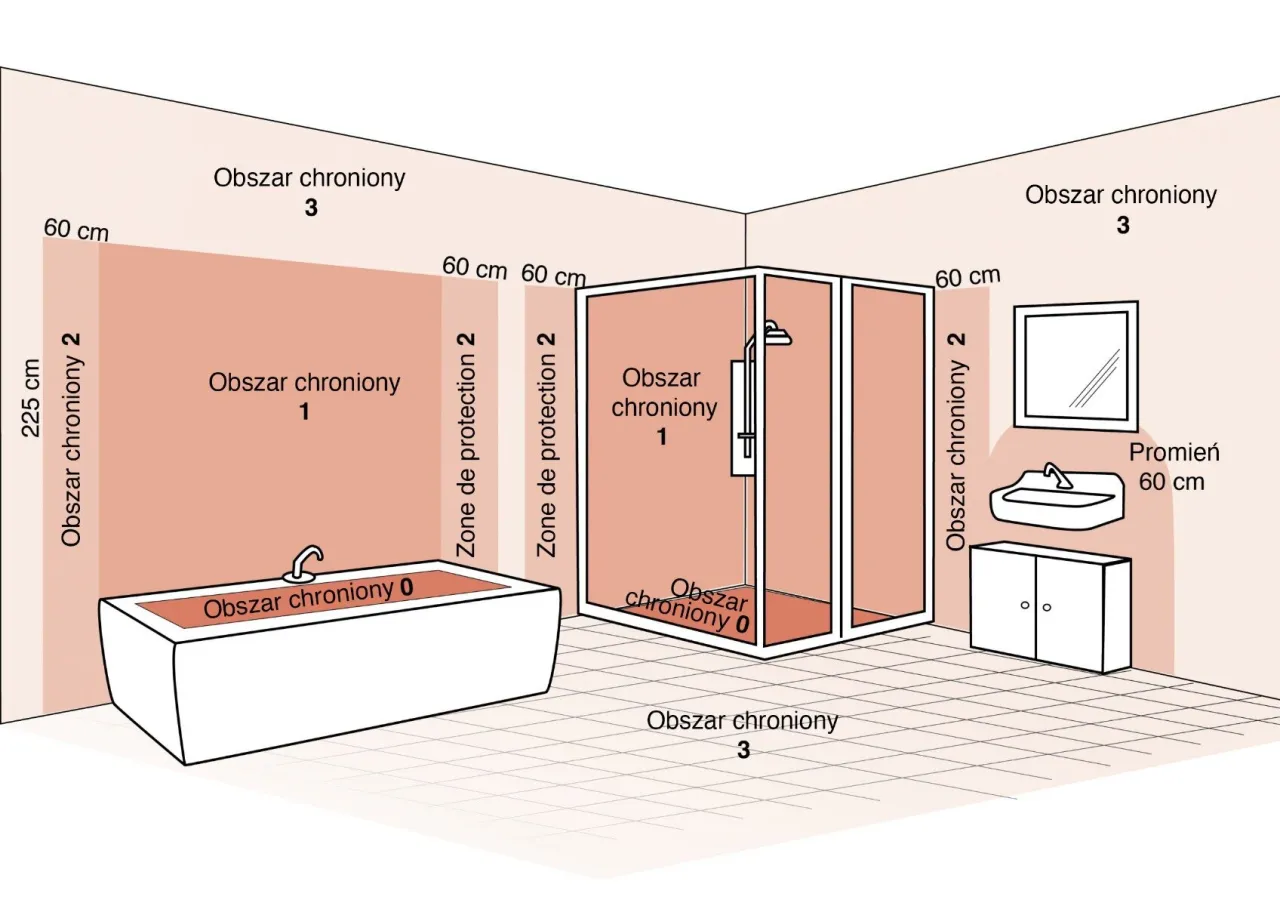

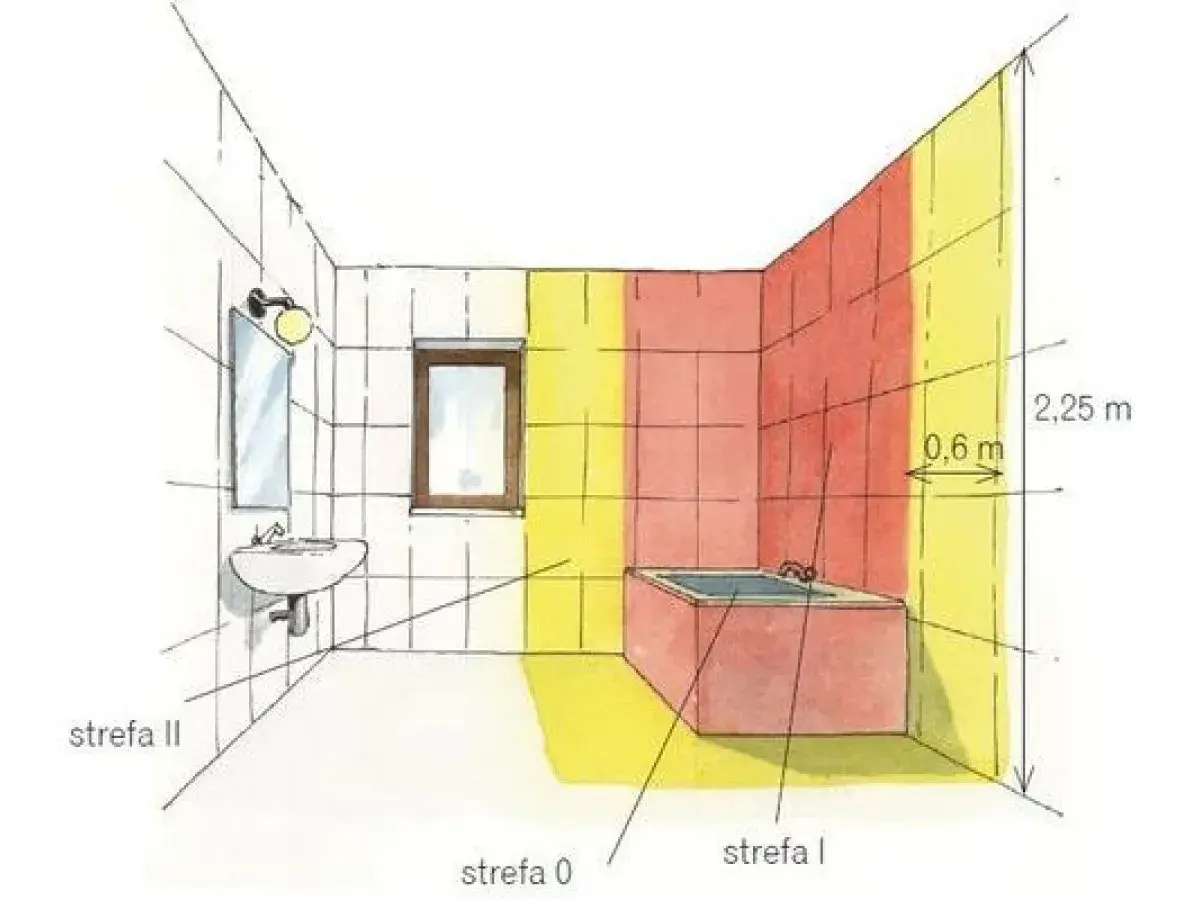

Aby zapewnić maksymalne bezpieczeństwo, norma PN-HD 60364-7-701 dzieli łazienkę na precyzyjnie określone strefy. Każda z nich ma swoje unikalne wymagania dotyczące stopnia ochrony IP urządzeń elektrycznych. Zrozumienie tego podziału to podstawa do podjęcia świadomych decyzji.

• Strefa 0: Wnętrze wanny i brodzika najwyższy rygor bezpieczeństwa

  Strefa 0 obejmuje wnętrze wanny lub brodzika prysznicowego. Jest to obszar najwyższego ryzyka bezpośredniego kontaktu z wodą, dlatego wymagania są tu najbardziej rygorystyczne. Urządzenia montowane w tej strefie muszą posiadać stopień ochrony minimum IPX7, co oznacza odporność na skutki krótkotrwałego zanurzenia w wodzie. Co więcej, muszą być zasilane bardzo niskim, bezpiecznym napięciem (SELV) do 12V, aby zminimalizować ryzyko porażenia.

• Strefa 1: Obszar nad prysznicem i wanną gdzie woda może tryskać

  Strefa 1 rozciąga się bezpośrednio nad wanną lub prysznicem, aż do wysokości 2,25 metra od podłogi. Tutaj urządzenia muszą być odporne na bryzgi wody, dlatego minimalny stopień ochrony to IPX4. Jeśli w łazience są dysze do hydromasażu lub inne elementy generujące silne strumienie wody, wymagane jest nawet IPX5. Podobnie jak w strefie 0, oprawy w tej strefie również powinny być zasilane napięciem 12V. Absolutnie zabroniony jest montaż gniazdek i włączników w strefie 1.

• Strefa 2: Wokół wanny, prysznica i umywalki strefa podwyższonej wilgoci

  Strefa 2 to obszar o szerokości 60 cm, licząc od krawędzi strefy 1, i sięgający do wysokości 2,25 metra od podłogi. Jest to strefa podwyższonej wilgoci, gdzie urządzenia mogą być narażone na bryzgi wody. Minimalny wymagany stopień ochrony to IP44. W tej strefie można montować na przykład kinkiety przy lustrze, ale gniazdka 230V muszą znajdować się co najmniej 60 cm od krawędzi wanny lub prysznica, co oznacza, że muszą być poza strefą 2.

• Obszar poza strefami: Gdzie można pozwolić sobie na większą swobodę?

  Obszar poza strefami (dawniej nazywany Strefą 3) to pozostała część łazienki, która nie podlega rygorystycznym ograniczeniom stref 0, 1 i 2. Przepisy dopuszczają tu montaż opraw o niższej klasie szczelności, nawet IP20 lub IP21, pod warunkiem, że nie są one narażone na bezpośrednie zachlapanie. Mimo to, z perspektywy bezpieczeństwa i trwałości, często rekomenduję stosowanie osprzętu o IP44, zwłaszcza w przypadku gniazdek elektrycznych, aby zapewnić dodatkową ochronę przed wilgocią i kurzem.

Jak rozszyfrować oznaczenie IP? Praktyczny przewodnik dla każdego

Oznaczenie IP, czyli Ingress Protection, to międzynarodowy standard, który informuje nas o stopniu ochrony urządzenia elektrycznego przed wnikaniem ciał stałych i wody. Składa się z liter IP oraz dwóch cyfr, z których każda ma swoje konkretne znaczenie. Zrozumienie tych cyfr jest kluczowe dla bezpiecznego wyboru sprzętu do łazienki.

Pierwsza cyfra ochrona przed kurzem i dotykiem. Co musisz wiedzieć? Pierwsza cyfra w kodzie IP (od 0 do 6) określa stopień ochrony przed dostępem do części niebezpiecznych (np. palcem, narzędziem) oraz przed wnikaniem ciał stałych, takich jak kurz czy piasek. Im wyższa cyfra, tym lepsza ochrona. Na przykład, IP2X oznacza ochronę przed dotknięciem palcem i ciałami stałymi o średnicy powyżej 12,5 mm, natomiast IP6X to pełna ochrona przed kurzem.

Druga cyfra ochrona przed wodą. Kluczowy parametr w łazience Druga cyfra (od 0 do 9) jest niezwykle istotna w kontekście łazienki, ponieważ informuje nas o stopniu ochrony urządzenia przed wnikaniem wody. Od bryzgów, przez strumienie, aż po zanurzenie. Na przykład, IPX4 oznacza ochronę przed bryzgami wody z dowolnego kierunku, IPX5 przed strugą wody, a IPX7 przed skutkami krótkotrwałego zanurzenia. W łazience, gdzie wilgoć i woda są nieodłącznym elementem, to właśnie ta cyfra często decyduje o bezpieczeństwie i funkcjonalności wybranego sprzętu.

Jakie IP do oświetlenia? Konkretne zalecenia dla każdej strefy

Wybór odpowiedniego oświetlenia do łazienki to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa. Zgodnie z podziałem na strefy, musimy dobrać oprawy o odpowiedniej klasie szczelności IP.

• Oświetlenie w kabinie prysznicowej i wannie (strefa 0): Jakie lampy są w pełni wodoszczelne?

  W strefie 0, czyli wewnątrz wanny lub brodzika, gdzie ryzyko bezpośredniego kontaktu z wodą jest największe, wymagane jest oświetlenie o stopniu ochrony IP67 lub IP68. Są to oprawy w pełni wodoszczelne, zdolne do pracy nawet pod wodą. Pamiętajmy również, że muszą być zasilane bezpiecznym napięciem 12V. To zazwyczaj niewielkie, hermetyczne punkty świetlne, często wbudowane w dno lub ścianki brodzika.

• Oprawy nad prysznicem i wanną (strefa 1): Kiedy IP65 to konieczność?

  W strefie 1, czyli bezpośrednio nad wanną lub prysznicem (do 2,25 m wysokości), gdzie woda może tryskać, niezbędne jest oświetlenie o stopniu ochrony IP65. Taka klasa szczelności zapewnia ochronę przed strumieniami wody z dowolnego kierunku. Mówimy tu o oprawach natynkowych lub wpuszczanych, które są odporne na zachlapania i strumienie wody, np. z deszczownicy. Podobnie jak w strefie 0, zasilanie powinno być 12V.

• Kinkiety przy lustrze i plafony (strefa 2): Czy IP44 zawsze wystarczy?

  W strefie 2, czyli w promieniu 60 cm od krawędzi wanny/prysznica i do 2,25 m wysokości, gdzie występuje podwyższona wilgotność i ryzyko bryzgów, minimalnym zaleceniem jest IP44. Dotyczy to popularnych kinkietów przy lustrze czy plafonów sufitowych. Oprawy o tej klasie szczelności są chronione przed bryzgami wody z każdego kierunku. Zawsze warto jednak rozważyć IP wyższe niż minimalne, jeśli istnieje większe narażenie na wilgoć.

• Oświetlenie ogólne i dekoracyjne: Gdzie można zastosować niższe IP? W obszarze poza strefami (dawna strefa 3), czyli w pozostałej części łazienki, gdzie nie ma bezpośredniego ryzyka zachlapania, przepisy dopuszczają montaż opraw o niższej klasie szczelności, nawet IP20/IP21. Jest to oświetlenie ogólne, dekoracyjne, które nie jest bezpośrednio narażone na wodę. Mimo to, z własnego doświadczenia wiem, że dla większego spokoju i trwałości, wielu producentów i instalatorów rekomenduje stosowanie opraw o IP44 również w tych obszarach, zwłaszcza w przypadku sufitów podwieszanych, gdzie może gromadzić się para wodna.

Gniazdka i włączniki w łazience jakie normy IP obowiązują?

Gniazdka i włączniki to elementy, które w łazience wymagają szczególnej uwagi. Ich niewłaściwy dobór lub montaż może mieć katastrofalne skutki. Dlatego tak ważne jest przestrzeganie norm i zaleceń dotyczących ich klasy IP oraz lokalizacji.

• Minimalne wymagania dla gniazdek: Dlaczego IP44 to absolutna podstawa?

  Wszystkie gniazdka elektryczne montowane w łazience muszą posiadać klasę szczelności co najmniej IP44. Oznacza to, że są chronione przed bryzgami wody z dowolnego kierunku. Co więcej, muszą być wyposażone w bolec ochronny oraz klapkę bryzgoszczelną, która dodatkowo zabezpiecza przed wnikaniem wody, gdy gniazdko nie jest używane. To absolutna podstawa bezpieczeństwa, której nie wolno ignorować.

• Gdzie bezpiecznie zamontować gniazdko na suszarkę, a gdzie na pralkę?

  Zgodnie z normą, gniazdka 230V mogą być montowane wyłącznie poza strefą 2. Oznacza to, że muszą znajdować się co najmniej 60 cm od krawędzi wanny lub prysznica. To kluczowa zasada, którą zawsze podkreślam. Jeśli planujesz miejsce na pralkę, suszarkę czy gniazdko do suszarki do włosów, upewnij się, że ich lokalizacja spełnia ten wymóg. W praktyce oznacza to, że gniazdka najczęściej umieszcza się przy umywalce (jeśli jest odpowiednio oddalona od prysznica/wanny) lub w dalszych częściach łazienki.

• Rola wyłącznika różnicowoprądowego (RCD) Twój anioł stróż w łazience

  Niezależnie od klasy IP gniazdek i ich lokalizacji, wszystkie obwody elektryczne w łazience, w tym obwody gniazd wtyczkowych, muszą być chronione wyłącznikiem różnicowoprądowym (RCD). Jest to absolutnie krytyczny element bezpieczeństwa. RCD, o prądzie zadziałania nieprzekraczającym 30 mA, natychmiast odcina zasilanie w przypadku wykrycia nawet niewielkiej różnicy prądów, co może uratować życie w przypadku porażenia. Traktuj RCD jako swojego anioła stróża w łazience jego obecność i prawidłowe działanie są nie do przecenienia.

Najczęstsze błędy przy wyborze IP do łazienki i jak ich unikać

Mimo jasnych norm i zaleceń, wciąż spotykam się z powtarzającymi się błędami przy projektowaniu i wyposażaniu łazienek. Uniknięcie ich to podstawa bezpiecznego i funkcjonalnego wnętrza.

• Błąd nr 1: Ignorowanie stref i montaż zwykłych lamp w wilgotnych miejscach

  Jednym z najpoważniejszych błędów jest montowanie standardowych opraw oświetleniowych (np. z IP20) w strefach 0, 1, a nawet 2. Konsekwencje mogą być tragiczne od zwarć i uszkodzenia instalacji, po porażenie prądem. Aby tego uniknąć, zawsze dokładnie sprawdź klasę IP oprawy i upewnij się, że jest ona zgodna z wymaganiami danej strefy. Jeśli masz wątpliwości, zawsze wybierz wyższą klasę IP niż minimalna.

• Błąd nr 2: Zakup gniazdek bez klapki ochronnej i odpowiedniej klasy szczelności

  Kolejnym częstym błędem jest instalowanie w łazience gniazdek bez klapki bryzgoszczelnej lub o zbyt niskiej klasie IP (np. IP20). Takie gniazdka są skrajnie niebezpieczne w wilgotnym środowisku. Zawsze upewnij się, że kupujesz gniazdka z klasą IP minimum IP44 i obowiązkowo wyposażone w klapkę ochronną. To mały szczegół, który ma ogromne znaczenie dla bezpieczeństwa.

• Błąd nr 3: Zapominanie o zasilaniu niskonapięciowym (12V) w strefach 0 i 1 Wiele osób zapomina, że w strefach 0 i 1, czyli w najbardziej narażonych na bezpośredni kontakt z wodą miejscach, urządzenia muszą być zasilane bardzo niskim, bezpiecznym napięciem 12V (SELV). Podłączenie tam sprzętu na 230V to proszenie się o kłopoty. Zawsze pamiętaj o konieczności zastosowania odpowiedniego transformatora obniżającego napięcie do 12V dla wszystkich urządzeń montowanych w tych strefach. To fundamentalna zasada ochrony przed porażeniem.

Podsumowanie: Twoja bezpieczna i stylowa łazienka krok po kroku

Jak widzisz, zaprojektowanie bezpiecznej łazienki to proces, który wymaga uwagi i świadomego podejścia do wyboru każdego elementu elektrycznego. Znajomość podziału na strefy ochronne oraz rozumienie oznaczeń IP to Twoje najważniejsze narzędzia w tym zadaniu. Pamiętaj, że dbałość o detale, takie jak odpowiednia klasa szczelności oświetlenia, gniazdka z klapką bryzgoszczelną czy obecność wyłącznika różnicowoprądowego, to nie tylko spełnienie norm, ale przede wszystkim inwestycja w spokój i komfort użytkowania Twojej łazienki. Wybieraj mądrze, a Twoja łazienka będzie nie tylko piękna, ale przede wszystkim bezpieczna dla Ciebie i Twoich bliskich.
